Массовые кориолисовые расходомеры

Массовые кориолисовые расходомеры (coriolis flowmeters) это универсальные приборы, для измерения массового расхода и плотности прямым методом, и объемного расхода методом пересчета.

Наши расходомеры имеют конструктивное исполнение компактное и раздельное, комплектуются индикаторами, работают по протоколам связи: 4-20mA+HART, 485-RTUModbus, Генератор импульсов. Точность измерителей любого типоразмера может быть 0.1%, 0.2%, 0.5% от измеряемой величины.

Как производитель, мы готовы предложить конструктивное исполнение для замены расходомеров других производителей фланец-в-фланец.

Наши приборы могут применяться как для классических измерений нефти и нефтепродуктов так и для газов, различных других жидкостей, в пищевой, фармацевтической, химической и других областях.

За счет хороших показателей стабильности наши приборы могут применяться в качестве эталонных счетчиков в проливочных установках, СИКН, лабораторных измерительных установках.

Описание

Принцип работы кориолисового расходомера основан на базовом физическом явлении появления ускорения при движении среды в вибрирующей трубке. В результате возникают силы, закручивающие трубку, так как во входной половине трубки сила, действующая со стороны среды, препятствует ее смещению, а в выходной способствует. Это приводит к появлению разности фаз колебаний подводящей и отводящей труб сенсора. Данный принцип называется эффектом Кориолиса.

Счетчики сверхмалого и малого расхода

Срок поставки от 15 рабочих дней

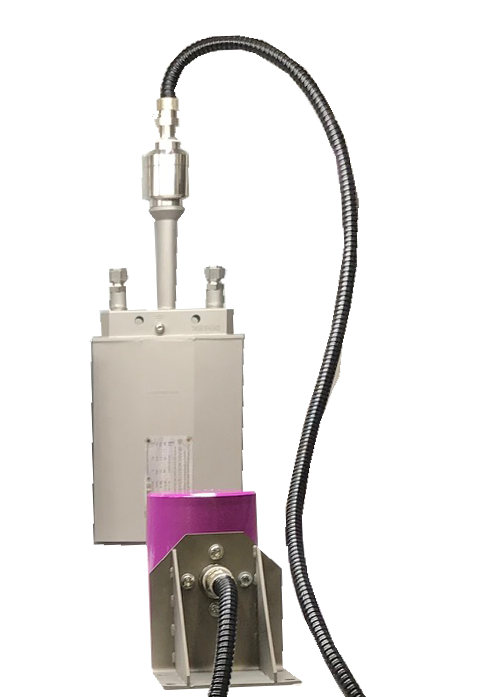

Счетчик-расходомер массовый ШМ-1101

Масса не более 12,0 кг
Диаметр условного прохода, DN 10 мм
Диапазон расхода 0,05...2,0 т/ч
Габаритные размеры без учёта фланцев либо иных фитингов (длина/ширина/высота) не более 250х170х350 мм
Исполнение фланцев ГОСТ, DIN, ANSI, TRI-Clamp, фиттинговое
Размеры присоединительных поверхностей DN 6 – DN20

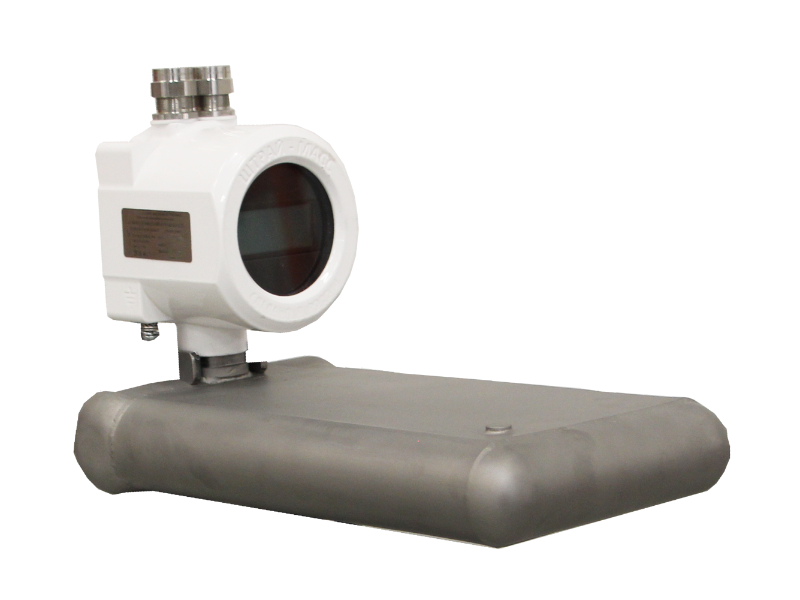

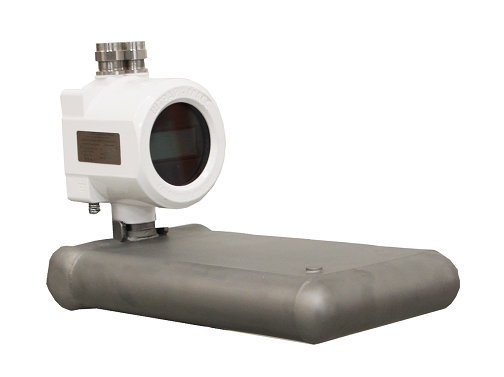

Счетчик-расходомер массовый ШМ-1201

Масса не более 20,0 кг
Диаметр условного прохода, DN 17 мм
Диапазон расхода 0,25...5,0 т/ч
Габаритные размеры без учёта фланцев либо иных фитингов (длина/ширина/высота) не более 300х170х500 мм
Исполнение фланцев ГОСТ, DIN, ANSI, TRI-Clamp, фиттинговое
Размеры присоединительных поверхностей DN 10 – DN25

Счетчики среднего расхода

ШМ-1401 на складе в наличии, ШМ-1501 срок поставки от 20 рабочих дней

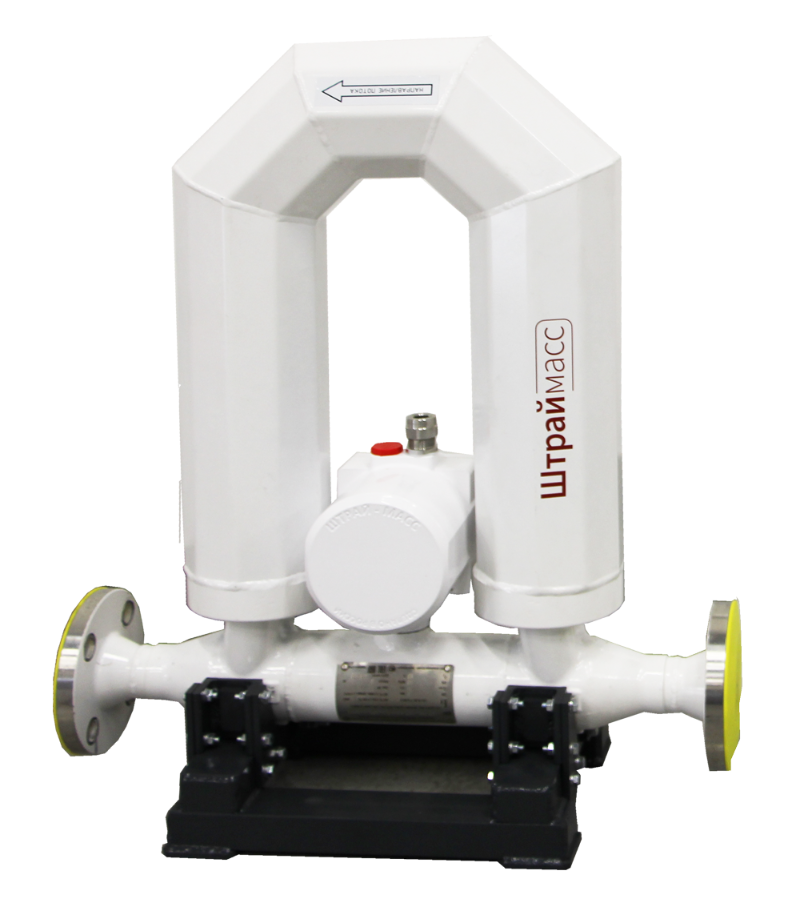

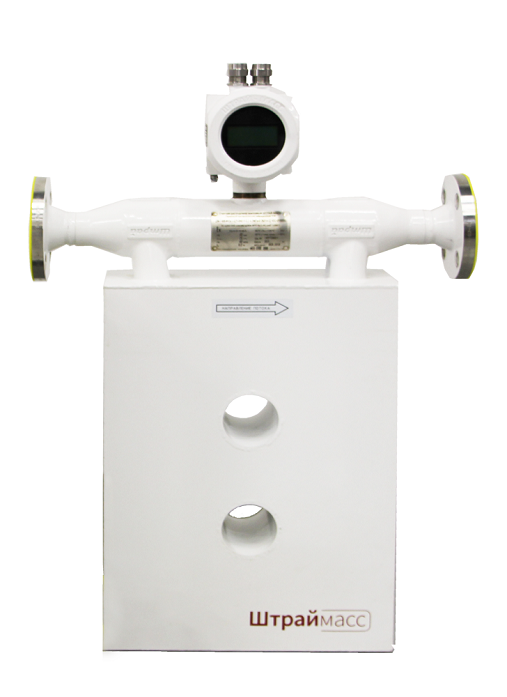

Счетчик-расходомер массовый ШМ-1401

Масса не более 45,0 кг
Диаметр условного прохода, DN 40 мм
Диапазон расхода 1,25...25,0 т/ч
Габаритные размеры без учёта фланцев либо иных фитингов (длина/ширина/высота) не более 600х170х800 мм
Исполнение фланцев ГОСТ, DIN, ANSI, TRI-Clamp
Размеры присоединительных поверхностей DN 25 – DN50

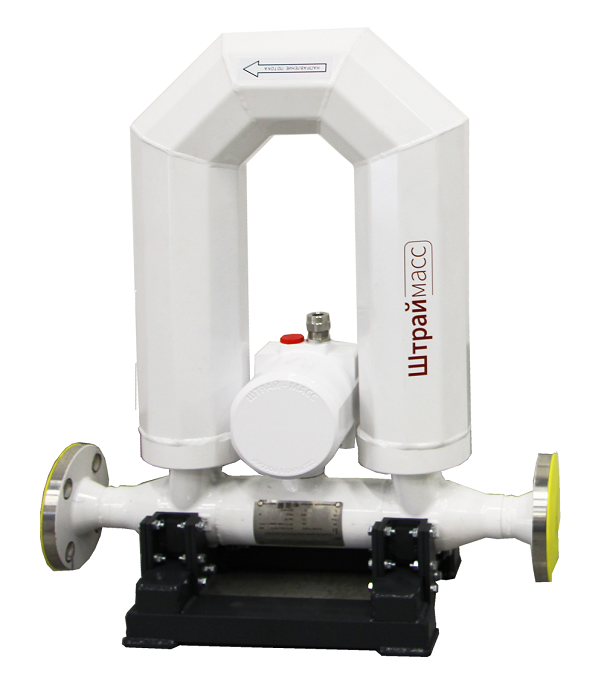

Счетчик-расходомер массовый ШМ-1501

Масса не более 50,0 кг
Диаметр условного прохода, DN 50 мм
Диапазон расхода 2,5...50,0 т/ч
Габаритные размеры без учёта фланцев либо иных фитингов (длина/ширина/высота) не более 610х200х850 мм
Исполнение фланцев ГОСТ, DIN, ANSI, TRI-Clamp
Размеры присоединительных поверхностей DN 40 – DN80

Счетчики больших дебитов

ШМ-1801 срок поставки от 20 рабочих дней, ШМ-2501 срок поставки от 40 рабочих дней

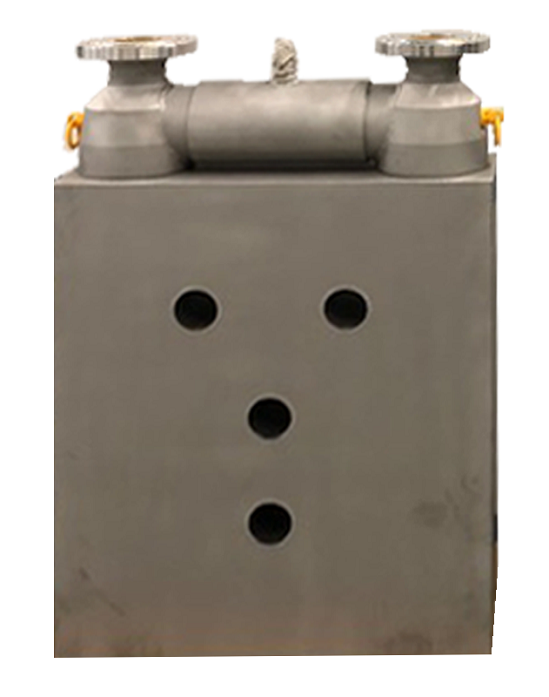

Счетчик-расходомер массовый ШМ-1801

Масса не более 135,0 кг
Диаметр условного прохода, DN 80 мм
Диапазон расхода 5,1...213,0 т/ч
Габаритные размеры без учёта фланцев либо иных фитингов (длина/ширина/высота), не более 500х220х900 мм
Исполнение фланцев ГОСТ, DIN, ANSI
Размеры присоединительных поверхностей DN 80 – DN150

Счетчик-расходомер массовый ШМ-2501

Масса не более 250,0 кг
Диаметр условного прохода, DN 150 мм
Диапазон расхода 12,4...570,0 т/ч
Габаритные размеры без учёта фланцев либо иных фитингов (длина/ширина/высота), не более 700х300х1250 мм
Исполнение фланцев ГОСТ, DIN, ANSI
Размеры присоединительных поверхностей DN 150 – DN200
