Ультразвуковые расходомеры ВЛТ
Ультразвуковые расходомеры ВЛТ
Ультразвуковые расходомеры ВЛТ
Ультразвуковые расходомеры ВЛТ

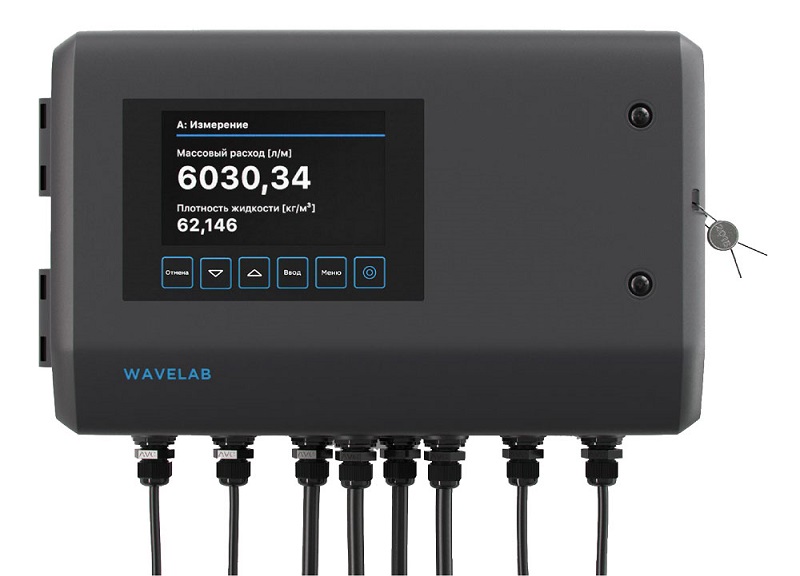

Накладной ультразвуковой расходомер для стационарной установки, состоит из одной или двух пар электроакустических преобразователей ультразвукового сигнала (ПЭА) и вычислителя расхода с графическим дисплеем.

ВЛТ-1 - это накладной ультразвуковой расходомер для стационарной установки, который состоит из одной или двух пар электроакустических преобразователей ультразвукового сигнала (ПЭА) и вычислителя расхода с графическим дисплеем. Расходомер ВЛТ-1 использует времяимпульсный метод измерений, при котором два ПЭА попеременно работают в качестве передатчика и приёмника и используются для зондирования ультразвуковыми сигналами (УЗС) потока жидкости или газа, проходящего через измерительный участок трубопровода. Вычислитель расхода измеряет разность значений времени распространения УЗС по направлению потока среды в трубопроводе и против него. На основе измеренного значения вычислитель расхода вычисляет среднюю скорость потока. По значению средней скорости и площади внутреннего сечения трубопровода вычислитель расхода вычисляет расход и объём измеряемой среды.

Кроме измерений объёмного расхода и объёма жидкости и газа вычислитель расхода формирует команды управления сбором и обработкой полученной информации, отображает результаты измерений, вычислений и диагностическую информацию на встроенном графическом дисплее, архивирует и хранит результаты измерений и вычислений.

Вычислитель расхода передаёт результаты измерений и вычислений в информационные системы, средства обработки информации и системы АСУ ТП в виде цифрового (RS-485) или частотноимпульсного выходного сигнал.

Преимущества технологии широкого ультразвукового луча для расходометрии

Накладной УЗР с широким лучом имеют многочисленные преимущества перед расходомерами других типов:

  • Узкий луч может полностью блокироваться твёрдыми или жидкими вкраплениями в газовом потоке, газовыми пузырями в жидкости и т.д. На широкий луч это практически не влияет, приводя лишь к потере амплитуды и не влияя на точность измерений.
  • Не требуется точной юстировки датчиков.
  • Посторонние шумы, распространяющиеся по потоку, от клапанов и пр. не попадают в датчики из-за специфических углов распространения широкого луча.
  • Возможность дополнительно контролировать аппаратуру за счет детектирования той части излучения, которая распространяется по стенке.
  • Резонансный характер генерации волн позволяет получать сигналы большей амплитуды по сравнению с датчиками поперечной волны, что оказывается особенно существенным при работе с газами.
  • Отсутствие «сдувания» луча позволяет достигать высоких динамических диапазонов по измерению скорости потока и измерять практически любую величину реального расхода без перенастройки системы.

Функциональные особенности

  • Может применяться для измерений расхода любых одно- и двухфазных сред, таких как: вода, нефть, масло, щелочи, кислоты, конденсат, суспензии, газовые среды и т.д.
  • Накладные датчики температуры в сочетании с расходомерными датчиками позволяют измерять тепловой расход и использовать прибор в качестве теплосчетчика.
  • Установка и настройка расходомера занимает менее 30 минут работы одного специалиста.
  • Накладные датчики крепятся на трубе в специальных герметичных корпусах.
  • Все расходомеры ВЛТ-1 позволяют сохранять в памяти блока ВР (Вычислитель Расхода) результаты и введенные параметры места измерения в течение всего срока службы. Цифровые выходы позволяют встраивать расходомер в любую АСУ.
  • ВЛТ-1 имеет 4 аналоговых входа, информация с которых (температура, давление, плотность) может быть использована для коррекции измерений, либо для вычисления дополнительных параметров потока (количество тепла, массовый расход и т.д.).
  • ВЛТ-1 не оказывает влияние на профиль потока, за счет этого выше точность и достоверность измерений.
  • ВЛТ-1 не создает потерь давления, за счет чего снижается стоимость перекачки на магистральных трубопроводах.
  • ВЛТ-1 не боится гидро- и пневмоударов.
  • Используется широкий ультразвуковой луч.

Преимущества

  • Минимальные усилия и затраты на установку.
  • Независимость от давления и электрической проводимости жидкости.
  • Не требует врезки в трубопровод. Нет потерь давления и возможности протечки в месте установки.
  • Подходит для измерения ультрачистых жидкостей.
  • Нет контакта со средой – нет риска коррозии прибора при измерении расхода агрессивных сред.
  • Выгодная цена для трубопроводов больших диаметров либо высоконапорных приложений.
  • Датчики работают во взрывоопасной атмосфере, с высокой влажностью, при любых погодных условиях.
  • Универсальное питание, как от постоянного, так и переменного тока.
  • Спутниковая система синхронизации. Позволяет хранить результаты измерений в БОС в течение всего срока службы расходомера.
  • Конструкция имеет облегченный вес и изготовлена из уникального пожаростойкого и ударопрочного поликарбоната.

Конструктивные особенности

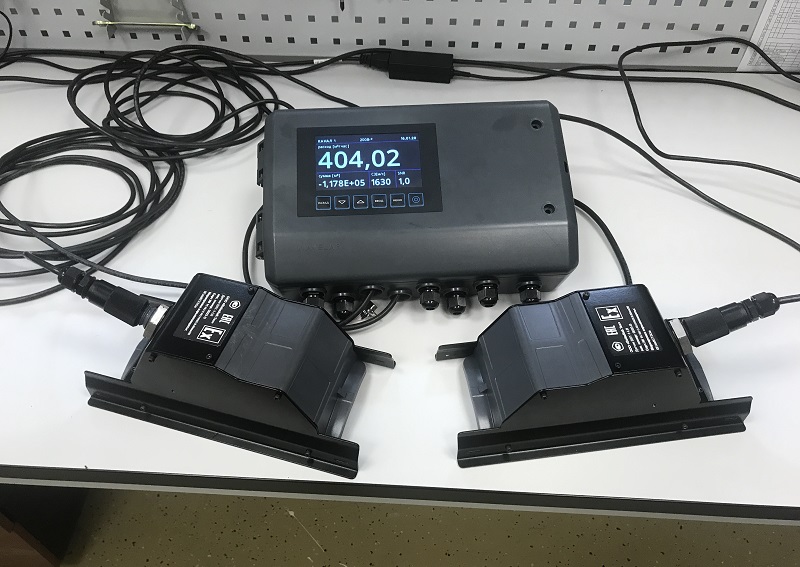

Расходомер состоит из следующих основных частей:

  • одной или двух пар электроакустических преобразователей ультразвукового сигнала (ПЭА);

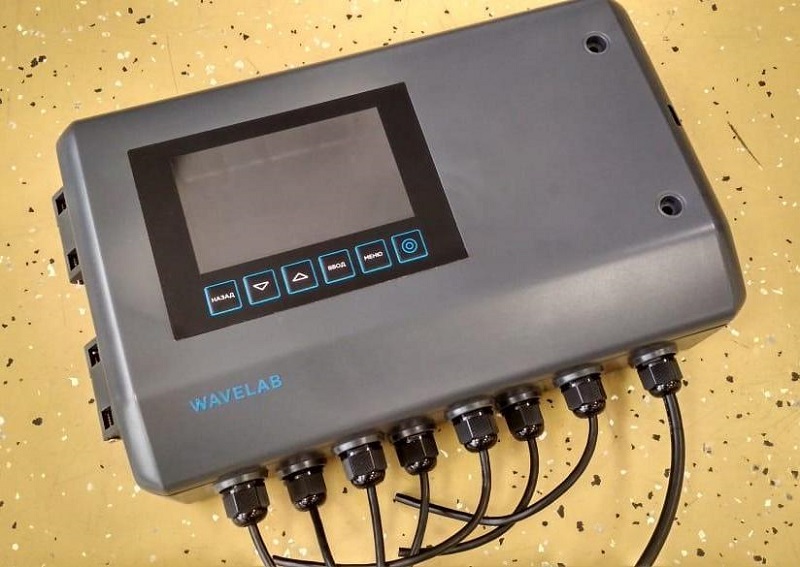

  • вычислителя расхода с графическим дисплеем.

Расходомеры выпускаются двух моделей: ВЛТ-1-L и ВЛТ-1-G, отличающихся модификацией вычислителя расхода и назначением:

  • расходомеры ВЛТ-1-G предназначены для измерений расхода и количества газа;
  • расходомеры ВЛТ-1-L предназначены для измерений расхода и количества жидкости.

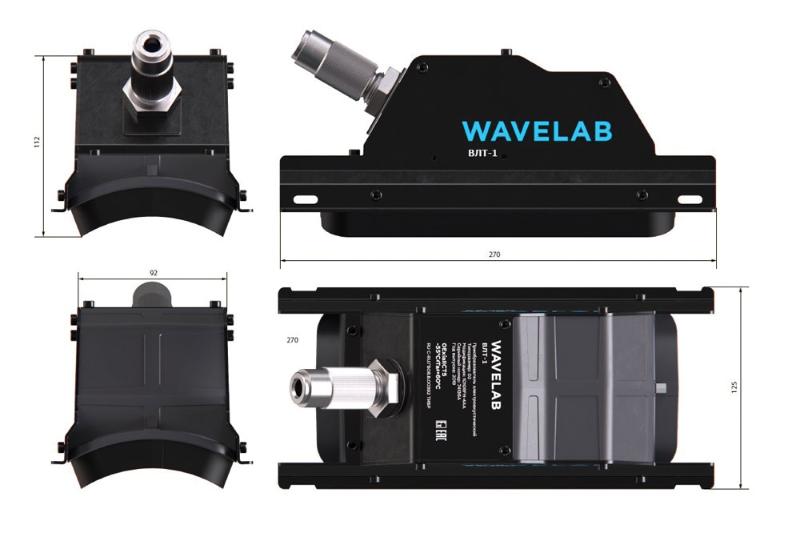

ПЭА представляют собой кварцевые резонаторы, обеспечивающие преобразование электрических сигналов вычислителя в излучаемые ультразвуковые сигналы и преобразование принимаемых ультразвуковых сигналов в электрические. Существует несколько модификации ПЭА, предназначенных для различных толщин стенок труб и сред (газ/жидкость). Номенклатура модификаций ПЭА приведена в таблице «Модификации ПЭА».

Для монтажа ПЭА на трубопроводе используются специализированные защитные кожухи с метрическими монтажными рейками для контроля взаимного расположения датчиков.

Для исключения возможности несанкционированного вмешательства в работу расходомера на вычислителе расхода предусмотрены места для установки пломб.

ПЭА являются неразборными и не пломбируются.

Типовые применения

Ультразвуковые расходомеры ВЛТ-1 предназначены для автоматического учета количества жидких и газообразных продуктов в различных технологических процессах, а именно:

  • Коммерческий или высокоточный технологический учет при использовании «катушки» со встроенным ультразвуковым расходомером;
  • Обнаружение утечек магистральных трубопроводов (метод объемного баланса);
  • Технологический мониторинг и технологический учет;
  • Аудит стационарных узлов учета газа;
  • Измерение расхода через газотурбинный ГПА при проведении теплотехнических и газодинамических расчетов;
  • Проверка работоспособности запорной арматуры (тестирование на герметичность);
  • Дозирование агрессивных сред в химическом производстве: кислоты, щелочные растворы, растворители (изготовление пластмасс и полимеров);
  • В системах смешения (например, керосин и аммиак при производстве мочевины);
  • Измерение расхода в теплоцентрали воды (измерение расхода) и энергии (измерение расхода и температуры);
  • В системах кондиционирования зданий;
  • В системах водоподготовки и учета очищенной воды;
  • В опреснительных установках;
  • При раздаче горячей и холодной воды потребителю.
